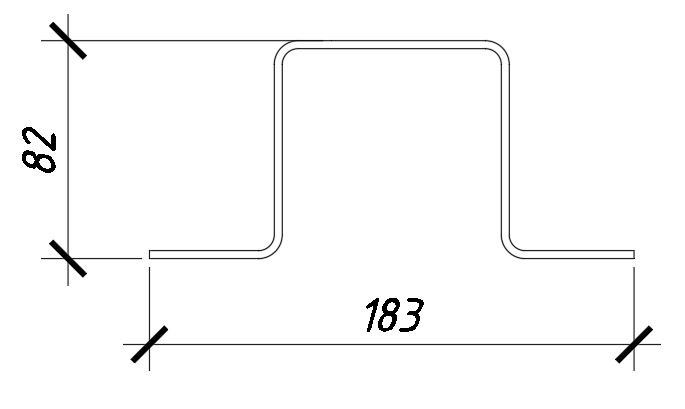

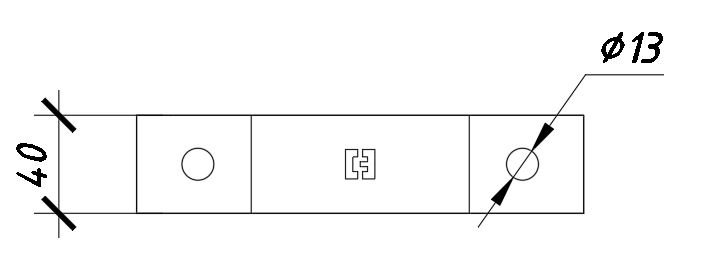

Соединитель СН 80/80 hdg

Соединитель СН 80/80 ГЦ

 Применение с профилями: Framo 80, ? 80

НАЗНАЧЕНИЕ:
Предназначен для фиксации профиля ST 41 к:
• строительным конструкциям (к бетону с помощью анкеров);
• другому профилю или конструкциям из него.

УСТАНОВКА:
Диаметр метизов для крепления к базовому материалу:
• М10 - для соединителей СН 41/21, СН 41/41, СН 41/41D.
• М12 - для соединителей СН 80/80, СН 100/100.
Соединение с профилем ST 41:
• для соединителей СН 41/21, СН 41/41, СН 41/41D:
с помощью болтов М10х30, шайб 10/125 и быстрозажимных гаек СС-41 М10.
• для соединителей СН 80/80, СН 100/100:
с помощью болтов М12х30, шайб 12/125 и быстрозажимных гаек СС-41 М12.

Вариант исполнения:
ГЦ – сталь, оцинкованная методом погружения в расплав цинка.
Толщина покрытия 50 - 100 мкм.
