Рама под оборудование из профиля СТ 100-С-80 для сейсмоопасных районов

РАМА ПОД ОБОРУДОВАНИЕ ИЗ ПРОФИЛЯ СТ 100-С-80 ДЛЯ СЕЙСМООПАСНЫХ РАЙОНОВ

Главная цель мероприятий по усилению рам в сейсмоопасных районах – сохранить работоспособность оборудования при землетрясениях и обеспечить безопасность при устранении последствий землетрясения.
Рама должна быть геометрически неизменяемой и способной выдерживать  горизонтальные ускорения и удары с закрепленным оборудованием на ее балках. Решение о дальнейшей эксплуатации или замене элементов конструкции фальшпола, включая рамы, после землетрясения должны приниматься по результатам соответствующего обследования.

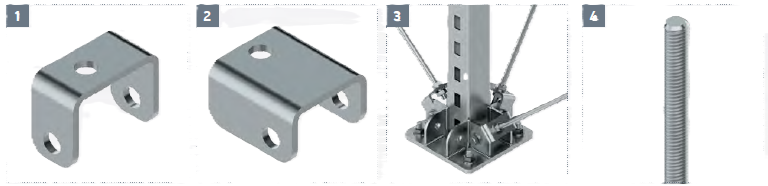

Комплект усиления состоит из двух типов скоб, шпилек и метизов М10.

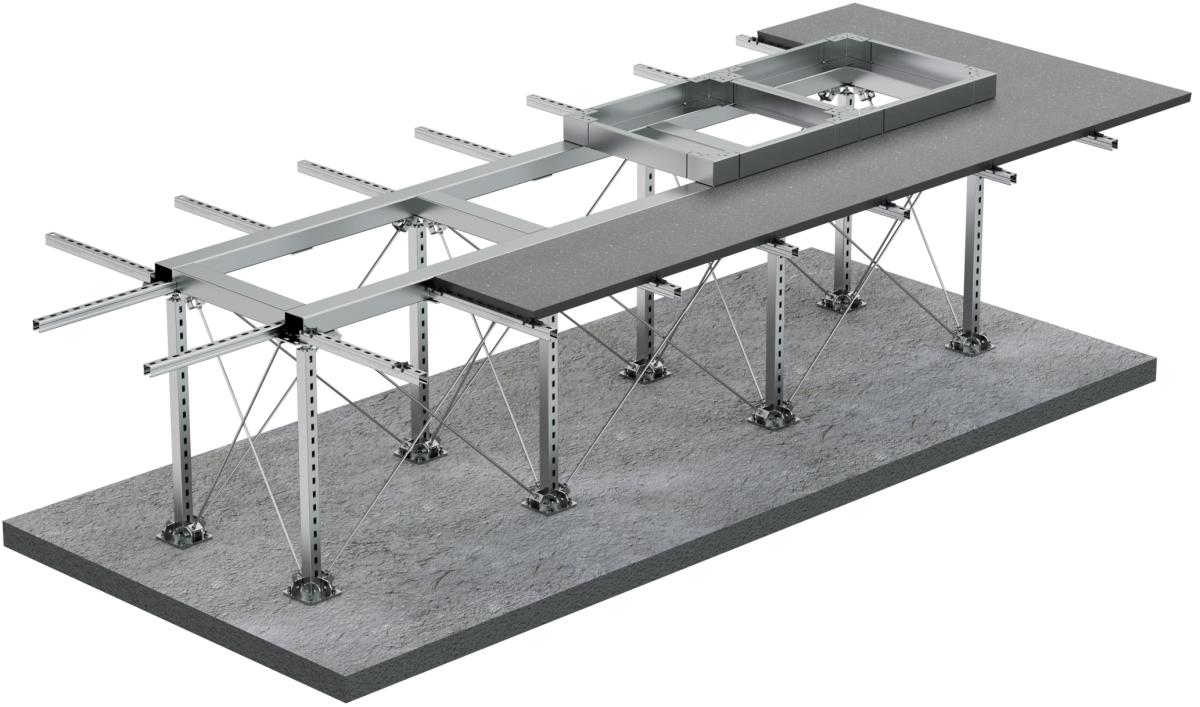

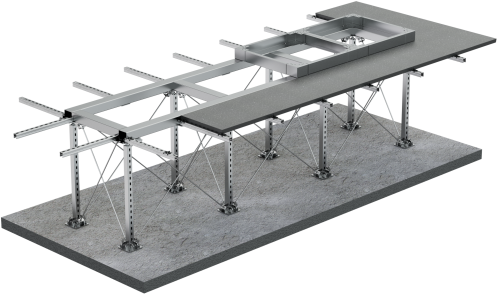

В каждый пролет рамы устанавливается две шпильки крест-накрест, соединяющие верх и низ
рамы по диагоналям, образуя вертикальную мембрану жесткости.

Для предотвращения крутящих моментов и в соответствии с СП 14.13330.2018 «СВОД ПРАВИЛ. СТРОИТЕЛЬСТВО В СЕЙСМИЧЕСКИХ РАЙОНАХ», п. 4.1, комплекты устанавливаются симметрично, т.е. в каждый пролет рамы.
