Рама под оборудование из профиля СТ 100-С-80
Описание товара:

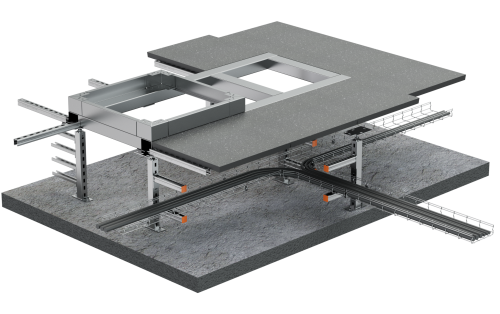

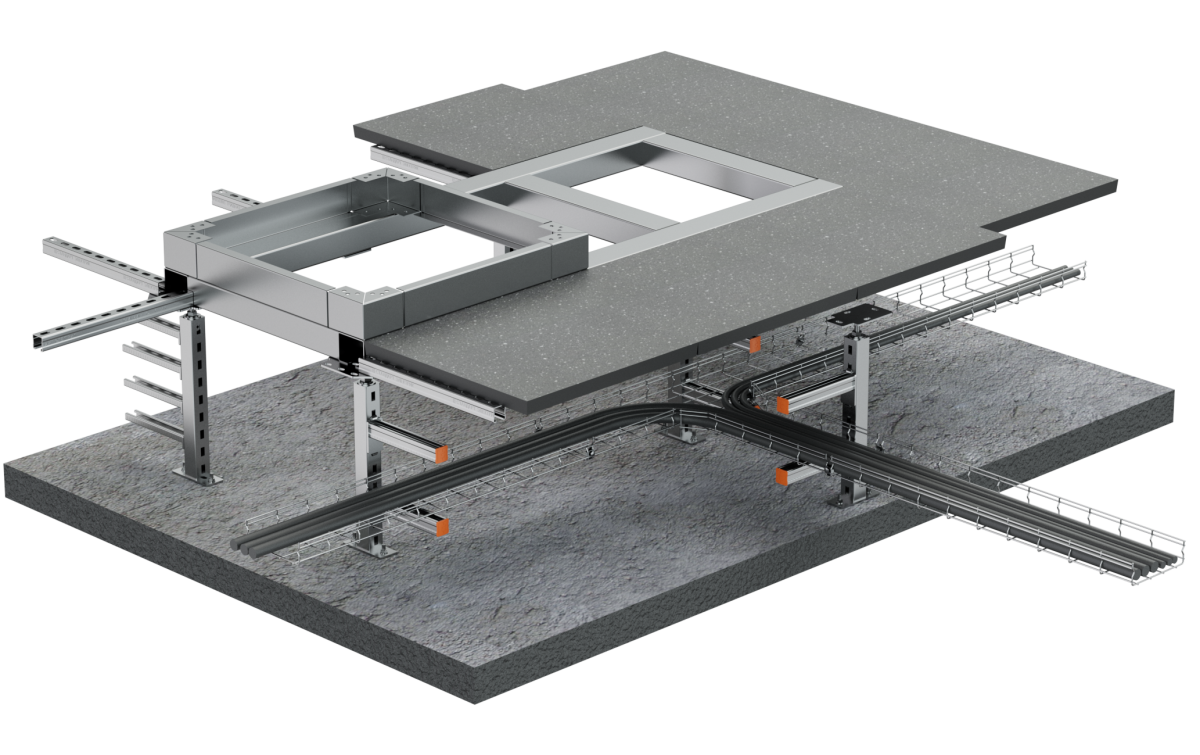

РАМА ПОД ОБОРУДОВАНИЕ ИЗ ПРОФИЛЯ СТ 100-С-80
Внешний контур рамы совпадает с контуром шкафов.
Ширина балки 100 мм обеспечивает вдоль линии шкафов сплошную полосу основания, что позволяет разместить и закрепить цоколи оборудования «по месту», независимо от расположения монтажных отверстий.
Опоры стоек на углах рамы имеют специальную форму, чтобы уложить горизонтальные профили фальшпола с шагом 600 мм и таким образом избежать резки плит настила.
На остальных стойках вдоль рамы применяются опоры СТР 100х80, которые позволяют с одной стороны от балки смонтировать поперечную балку, а с наружной стороны профиль фальшпола.
Для крепления профиля фальшпола к балке применяется пластина СС-100.
Подробное описание способов крепления дано в инструкции по монтажу фальшполов.
Балки СТ 100-С-80 рассчитаны на вес оборудования до 2,5 т на погонный метр вдоль шкафов.
При шаге стоек вдоль рамы 1,2 м нагрузка на каждую стойку составит 1,5 тонны.
Несущая способность на вертикальное сжатие каждой стойки обеспечивает значительный запас прочности.
В рамах с балками СТ 100-С-80 применяются регулируемые стойки типа СТРК-40 или СТРК-50.
Внешний контур рамы совпадает с контуром шкафов.
Ширина балки 100 мм обеспечивает вдоль линии шкафов сплошную полосу основания, что позволяет разместить и закрепить цоколи оборудования «по месту», независимо от расположения монтажных отверстий.
Опоры стоек на углах рамы имеют специальную форму, чтобы уложить горизонтальные профили фальшпола с шагом 600 мм и таким образом избежать резки плит настила.
На остальных стойках вдоль рамы применяются опоры СТР 100х80, которые позволяют с одной стороны от балки смонтировать поперечную балку, а с наружной стороны профиль фальшпола.
Для крепления профиля фальшпола к балке применяется пластина СС-100.
Подробное описание способов крепления дано в инструкции по монтажу фальшполов.
Балки СТ 100-С-80 рассчитаны на вес оборудования до 2,5 т на погонный метр вдоль шкафов.
При шаге стоек вдоль рамы 1,2 м нагрузка на каждую стойку составит 1,5 тонны.
Несущая способность на вертикальное сжатие каждой стойки обеспечивает значительный запас прочности.
В рамах с балками СТ 100-С-80 применяются регулируемые стойки типа СТРК-40 или СТРК-50.
Запросить цену
Купить в 1 клик
НедоступноОписание товара
РАМА ПОД ОБОРУДОВАНИЕ ИЗ ПРОФИЛЯ СТ 100-С-80

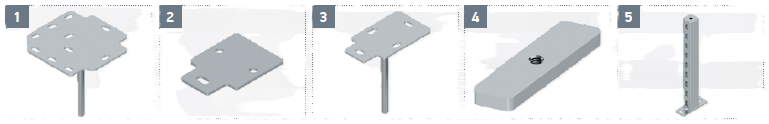

Элементы рамы
Элементы рамы
| Поз. | Обозначение |
Ед. изм. |
Вес, кг |
Артикул |
|
| ГЦ | ОЦ | ||||
| 1 |
компл |
1,785 |
3009339 | 4009339 | |
|
2 |
шт |
0,462 |
3009382 | 4009382 | |
|
3 |
компл |
1,079 |
3009338 | 4009338 | |
|
4 |
шт |
0,209 |
3009385 | 4009385 | |
|
5 |
компл |
См. раздел «Стойки» |
|||
